首頁歐美晶振 ConnorWinfield晶振ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振

ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振

編號：99431922
頻率：114.285MHz
尺寸：3.2x2.5mm

ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振,CS-018-114.285MHZ,石英貼片晶振，ConnorWinfield康納溫菲爾德晶振，美國進口晶振，CS-023晶振，編碼為：CS-023-114.285M，是一款小體積晶振，外形尺寸3.2x...

ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振,CS-018-114.285MHZ,石英貼片晶振，ConnorWinfield康納溫菲爾德晶振，美國進口晶振，CS-023晶振，編碼為：CS-023-114.285M，是一款小體積晶振，外形尺寸3.2x2.5mm，四腳貼片晶振，CS-023-114.285M石英晶振，無源晶振，石英晶體諧振器，無鉛環保晶振，表面安裝在AT切割的第三泛音晶體。它們在許多頻率合成器和PLL應用中被用作參考晶體。頻率為：114.285MHz，頻率校準：±20ppm，頻率穩定性：CS-023：±20ppm，溫度范圍：-40至85°C，表面安裝包裝帶和卷軸包裝符合RoHS/無鉛，應用于：移動通訊設備，無線網絡，藍牙晶振，汽車電子，車載導航儀，物聯網，平板電腦，醫療保健設備，數碼電子，游戲設備等應用。

ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振,CS-018-114.285MHZ,石英貼片晶振，參數表

Frequency Stability vs. Change in Temperature
Model CS-018 -100 - 100 ppm
Model CS-023 -20 - 20 ppm

Operating Temperature Range: -40 - 85 °C

Operation Mode 3rd Overtone

Cut AT Cut

Aging -3 - 3 ppm/Year

Shunt Capacitance: (Co) - - 2.5pF pF

Load Capacitance: (CL) - 18 - pF

Equivalent Series Resistance @ 25 °C - - 80 Ohms

Drive Level - 100 200 uW

Insulation Resistance - 500 - Mohm @ 100 Vdc

Storage Temperature: -55 - 125 °C

Package

Package Characteristics
Hermetically sealed ceramic 3.2x2.5mm SMD Package.

Leakage 0.01ppm atm, cc/sec. maxamum

Ordering Information
CS-018-114.285M

CS-023-114.285M

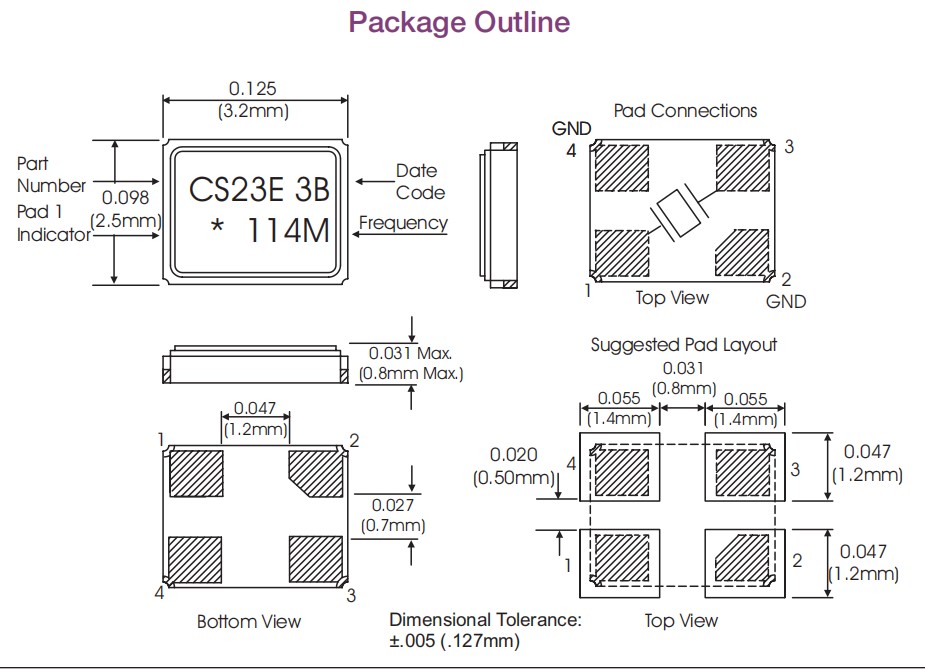

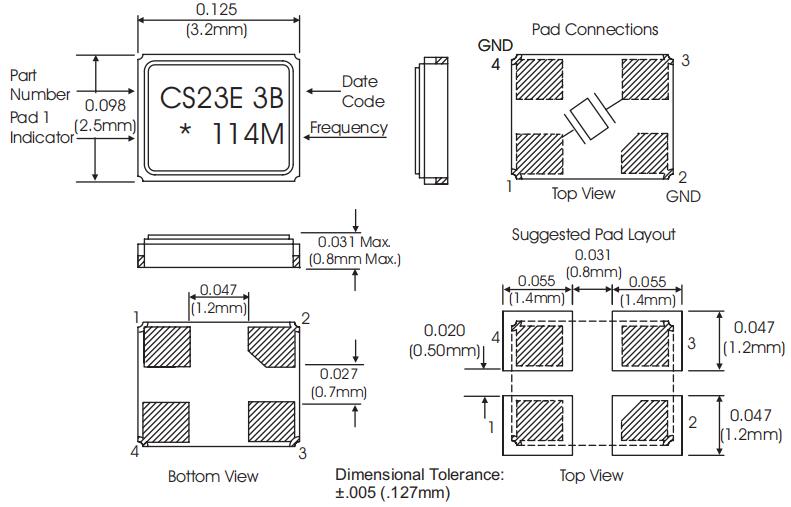

ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振,CS-018-114.285MHZ,石英貼片晶振，尺寸圖

ConnorWinfield無源晶振,CS-023-114.285M,車載導航儀6G晶振,CS-018-114.285MHZ,石英貼片晶振
3225mm體積非常小的SMD晶振器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被應用于,手機藍牙,GPS定位系統,無線通訊集,高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

原廠編碼	康納溫菲爾德晶振	型號	系列	頻率	頻率穩定度
CS-018-114.285M	ConnorWinfield	CS-018	MHz Crystal	114.285MHz	±100ppm
CS-023-114.285M	ConnorWinfield	CS-023	MHz Crystal	114.285MHz	±20ppm
XL-1C-010.0M	ConnorWinfield	XL-1C	MHz Crystal	10MHz	±50ppm
XL-1C-012.0M	ConnorWinfield	XL-1C	MHz Crystal	12MHz	±50ppm
XL-1C-020.0M	ConnorWinfield	XL-1C	MHz Crystal	20MHz	±50ppm
XL-1C-016.0M	ConnorWinfield	XL-1C	MHz Crystal	16MHz	±50ppm
XM-1-012.0M	ConnorWinfield	XM-1	MHz Crystal	12MHz	±50ppm
XM-1-016.0M	ConnorWinfield	XM-1	MHz Crystal	16MHz	±50ppm
XM-1-010.0M	ConnorWinfield	XM-1	MHz Crystal	10MHz	±50ppm
CS-034-040.0M	ConnorWinfield	CS-034	MHz Crystal	40MHz	±50ppm
CS-043-048.0M	ConnorWinfield	CS-043	無源晶振	48MHz	±25ppm
CS-044-054.0M	ConnorWinfield	CS-044	MHz Crystal	54MHz	±25ppm
XL-1C-018.432M	ConnorWinfield	XL-1C	MHz Crystal	18.432MHz	±50ppm
XM-1-018.432M	ConnorWinfield	XM-1	MHz Crystal	18.432MHz	±50ppm
CS-018-114.285MHZ	ConnorWinfield	CS-018	MHz Crystal	114.285MHz	±100ppm
