進口愛普生晶振,FA-20H石英晶體,車載電子晶振,FA-20H 32.0000MF20X-K3

編號：86755457
頻率：12.000MHZ-48.000MHZ
尺寸：2.5*2.0詳細瀏覽PDF文檔

小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,“FA-20H 32.0000MF20X-K3”,自動安裝和回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域：無線...

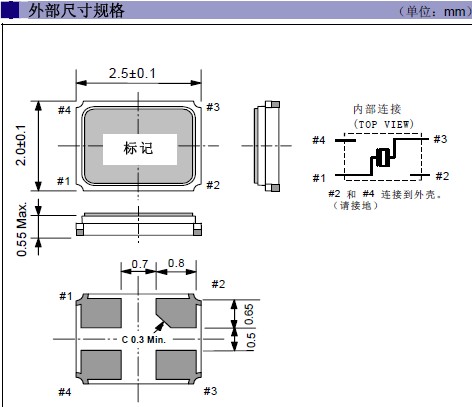

進口愛普生晶振,FA-20H石英晶體,車載電子晶振,“FA-20H 32.0000MF20X-K3”額定頻率范圍12 MHz~48 MHz,外部尺寸規格2.5×2.0×0.55 mm,諧波次數基頻,應用于移動電話,藍牙,無線-局域網,ISM 頻段電臺廣播,MPU 時鐘等.

“FA-20H 32.0000MF20X-K3”愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.

愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.

“FA-20H 32.0000MF20X-K3”石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

　正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.

其選取的步驟如下：

首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.

當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.

※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）

※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.

※ -R的要求(標準)：

-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配

不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.

“FA-20H 32.0000MF20X-K3”愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.

為實現“Environmental Vision 2050”而設定的四大目標

將產品完整生命周期中的二氧化碳排放量減少90％.

實現所有產品的資源重復利用和循環利用.

將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.

作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
