石英晶體振蕩器
- 編號：24283637
- 頻率：25MHZ
- 尺寸：2.0*1.6mm

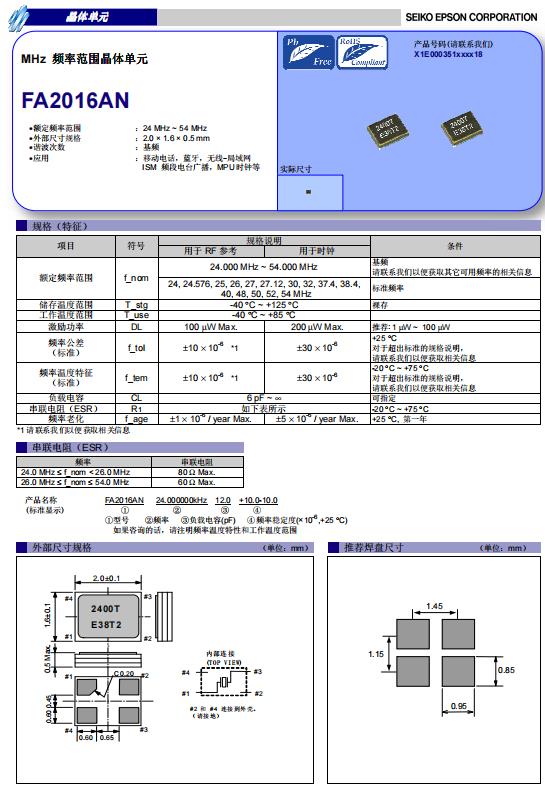

FA2016AN-X1E0003510069數據手冊-25MHZ-6pF-無線網絡
FA2016AN-X1E0003510069數據手冊-25MHZ-6pF-無線網絡,尺寸為2016mm,頻率為25MHZ,負載電容6pF，EPSON晶振,日本進口愛普生晶振，SMD石英晶體，無源晶體，石英晶體諧振器，石英貼片晶振，超小型晶振，高質量晶振，綠色環...
FA2016AN-X1E0003510069數據手冊-25MHZ-6pF-無線網絡,尺寸為2016mm,頻率為25MHZ,負載電容6pF，EPSON晶振,日本進口愛普生晶振，SMD石英晶體，無源晶體，石英晶體諧振器，石英貼片晶振，超小型晶振，高質量晶振，綠色環保晶振，移動電話晶振，藍牙晶振，無線-局域網專用晶振，MPU時鐘專用晶振，X1E0003510071貼片晶振。
SMD晶體諧振器產品主要應用領域：移動電話，藍牙，無線-局域網，ISM頻段電臺廣播，MPU時鐘等領域。FA2016AN-X1E0003510069數據手冊-25MHZ-6pF-無線網絡.
FA2016AN-X1E0003510069數據手冊-25MHZ-6pF-無線網絡 參數表
| 項目 | 符號 | 規格說明 | 條件 | ||||||||||||||||
| 用于 RF 參考 | 用于時鐘 | ||||||||||||||||||
| 額定頻率范圍 | f_nom | 24.000 MHz ~ 54.000 MHz |
基頻 請聯系我們以便獲取其它可用頻率的相關信息 |
||||||||||||||||
|
24, 24.576, 25, 26, 27, 27. 12, 30, 32, 37.4, 38.4, 40, 48, 50, 52, 54 MHz |
標準頻率 | ||||||||||||||||||
| 儲存溫度范圍 | T_stg | -40 °C ~ +125 °C | 裸存 | ||||||||||||||||
| 工作溫度范圍 | T_use | -40 °C ~ +85 °C | |||||||||||||||||
| 激勵功率 | DL | 100 µW Max. | 200 µW Max. | 推薦: 1 µW ~ 100 µW | |||||||||||||||
|
頻率公差 (標準) |
f_tol | ± 10 × 10-6 *1 | ±30 × 10-6 |
+25 °C 對于超出標準的規格說明， 請聯系我們以便獲取相關信息 |
|||||||||||||||
|
頻率溫度特征 (標準) |
f_tem | ± 10 × 10-6 *1 | ±30 × 10-6 |
-20 °C ~ +75 °C 對于超出標準的規格說明， 請聯系我們以便獲取相關信息 |
|||||||||||||||
| 負載電容 | CL | 6 pF ~ ∞ | 可指定 | ||||||||||||||||
| 串聯電阻(ESR) | R1 | 如下表所示 | -20 °C ~ +75 °C | ||||||||||||||||
| 頻率老化 | f_age | ± 1 × 10-6 / year Max. | ±5 × 10-6 / year Max. | +25 °C, 第一年 | |||||||||||||||
X1E0003510069晶振 特點
.額定頻率范圍： ：24MHz~54MHz

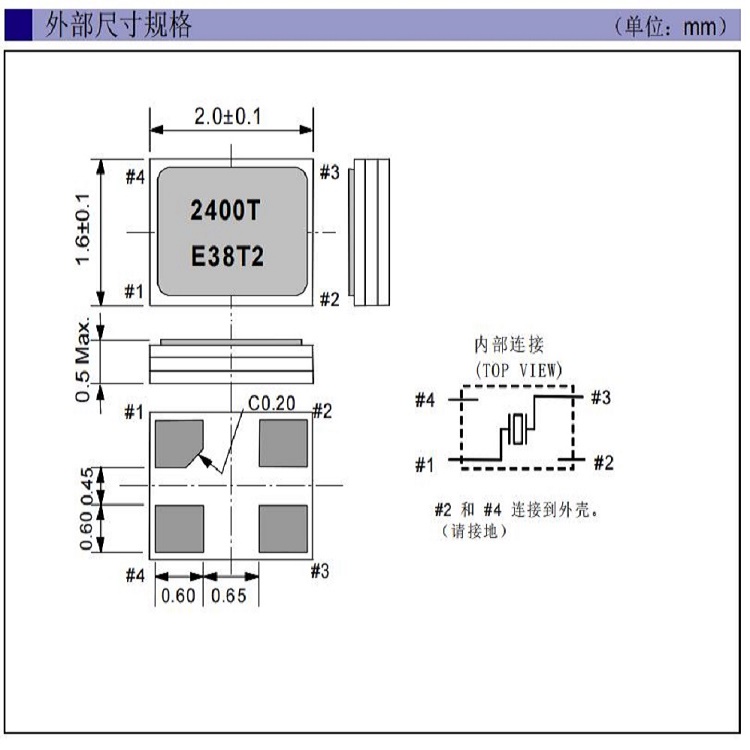

.外部尺寸規格：2.0×1.6×0.5mm
.諧波次數 ：基頻
| 編碼 | 尺寸 | 型號 | 頻率 | 負載 | 頻率 @+25°C | 工作溫度 |
| X1E0003510023 | 2 x 1.6 x 0.5mm | FA2016AN | 37.400000 MHz | 9 pF | +/-10 ppm | -30 to +85 °C |
| X1E0003510024 | 2 x 1.6 x 0.5mm | FA2016AN | 38.400000 MHz | 8 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510025 | 2 x 1.6 x 0.5mm | FA2016AN | 40.000000 MHz | 8 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510026 | 2 x 1.6 x 0.5mm | FA2016AN | 48.000000 MHz | 8 pF | +/-30 ppm | -30 to +85 °C |
| X1E0003510027 | 2 x 1.6 x 0.5mm | FA2016AN | 48.000000 MHz | 10 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510028 | 2 x 1.6 x 0.5mm | FA2016AN | 50.000000 MHz | 7 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510029 | 2 x 1.6 x 0.5mm | FA2016AN | 52.000000 MHz | 10 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510030 | 2 x 1.6 x 0.5mm | FA2016AN | 54.000000 MHz | 6 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510033 | 2 x 1.6 x 0.5mm | FA2016AN | 38.400000 MHz | 10 pF | +/-10 ppm | -20 to +70 °C |
| X1E0003510038 | 2 x 1.6 x 0.5mm | FA2016AN | 27.120000 MHz | 8 pF | +/-15 ppm | -20 to +85 °C |
| X1E0003510044 | 2 x 1.6 x 0.5mm | FA2016AN | 49.152000 MHz | 6 pF | +/-20 ppm | -20 to +70 °C |
| X1E0003510049 | 2 x 1.6 x 0.5mm | FA2016AN | 26.000000 MHz | 12 pF | +/-10 ppm | -40 to +85 °C |
| X1E0003510050 | 2 x 1.6 x 0.5mm | FA2016AN | 32.000000 MHz | 12 pF | +/-10 ppm | -40 to +85 °C |
| X1E0003510052 | 2 x 1.6 x 0.5mm | FA2016AN | 38.400000 MHz | 10 pF | +/-20 ppm | -20 to +95 °C |
| X1E0003510059 | 2 x 1.6 x 0.5mm | FA2016AN | 25.000000 MHz | 16 pF | +/-30 ppm | -40 to +85 °C |
| X1E0003510060 | 2 x 1.6 x 0.5mm | FA2016AN | 26.000000 MHz | 9 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510062 | 2 x 1.6 x 0.5mm | FA2016AN | 25.000000 MHz | 10 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510063 | 2 x 1.6 x 0.5mm | FA2016AN | 27.120000 MHz | 10 pF | +/-10 ppm | -20 to +70 °C |
| X1E0003510064 | 2 x 1.6 x 0.5mm | FA2016AN | 30.000000 MHz | 10 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510065 | 2 x 1.6 x 0.5mm | FA2016AN | 24.000000 MHz | 6 pF | +/-30 ppm | -20 to +75 °C |
| X1E0003510066 | 2 x 1.6 x 0.5mm | FA2016AN | 32.000000 MHz | 6 pF | +/-20 ppm | -20 to +75 °C |
| X1E0003510067 | 2 x 1.6 x 0.5mm | FA2016AN貼片無源晶振 | 50.000000 MHz | 8 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510068 | 2 x 1.6 x 0.5mm | FA2016AN | 50.000000 MHz | 8 pF | +/-10 ppm | -20 to +70 °C |
| X1E0003510069 | 2 x 1.6 x 0.5mm | FA2016AN | 25.000000 MHz | 6 pF | +/-10 ppm | -40 to +105 °C |
| X1E0003510070 | 2 x 1.6 x 0.5mm | FA2016AN | 26.000000 MHz | 10 pF | +/-10 ppm | -30 to +85 °C |
| X1E0003510071 | 2 x 1.6 x 0.5mm | FA2016AN | 27.000000 MHz | 8 pF | +/-30 ppm | -30 to +85 °C |
| X1E0003510073 | 2 x 1.6 x 0.5mm | FA2016AN | 38.400000 MHz | 10 pF | +/-10 ppm | -40 to +105 °C |
| X1E0003510074 | 2 x 1.6 x 0.5mm | FA2016AN | 32.000000 MHz | 8 pF | +/-10 ppm | -20 to +75 °C |
| X1E0003510075 | 2 x 1.6 x 0.5mm | FA2016AN | 24.000000 MHz | 12 pF | +/-10 ppm | -30 to +85 °C |
