首頁智能家電可穿戴設備晶振,TXC晶振原裝正品,7Q3225mm溫補振蕩器

可穿戴設備晶振,TXC晶振原裝正品,7Q3225mm溫補振蕩器

編號：69029857
頻率：13.0~52.0MHZ
尺寸：3.2*2.5mm

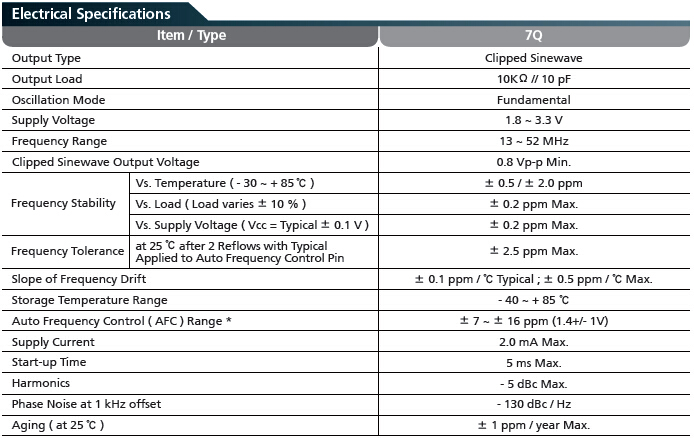

可穿戴設備晶振,TXC晶振原裝正品,7Q3225mm溫補振蕩器,溫度穩定度0.5ppm~2.0ppm,工作溫度范圍-30~+85℃,電壓電壓1.8V~3.3V,電壓控制功能可用,應用程序:GPSWiMAX,無線通信,包含Pb在封接玻璃豁免RoHS指令.TXC公司是一家專...

可穿戴設備晶振,TXC晶振原裝正品,7Q3225mm溫補振蕩器,溫度穩定度±0.5ppm~±2.0ppm,工作溫度范圍-30~+85℃,電壓電壓1.8V~3.3V,電壓控制功能可用,應用程序:GPS WiMAX,無線通信,包含Pb在封接玻璃豁免RoHS指令.

TXC公司是一家專業頻率控制產品制造商致力于研究、設計、制造、和銷售插件(DIP)和表面安裝設備(SMD)石英晶體振蕩器產品.

TXC目前專門從事這些類別的產品:

晶體(32.768 khz,基本MHz,高精度兆赫,汽車級)

振蕩器(32.768 khz,CMOS、硅MEMS、微分輸出,看到汽車級)

VCXO(CMOS差分輸出)

TCXO(基本、GPS、精密)

OCXO(CMOS)

石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）, 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因為石英晶體具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件. 體波振動組件如石英晶體共振子, 石英晶體濾波器及石英晶體振蕩器, 表面波振動組件如表面波濾波器及表面波共振子. 當石英晶體以特定的切割方式, 以機械加工方式予以表面研磨, 完成特定的外型尺寸就是通稱的石英芯片(quartz wafer 或 quartz blank ). 將這個石英芯片放置在真空還境中, 于表面鍍上電極后,再以導電材料固定在金屬或是陶瓷基座上, 并加以封裝, 就成為一般所謂的石英晶體共振子( quartz crystal resonator ). 利用石英共振子在共振時的低阻抗特性及波的重迭特性, 用鄰近的雙電極, 可以做出石英晶體濾波器. 將石英振蕩子加上不同的電子振蕩線路, 可以做成不同特性的石英振蕩器. 例如: 石英頻率振蕩器(CXO), 電壓控制石英晶體振蕩器(Voltage Controlled Crystal Oscillator, VCXO), 溫度補償石英晶體振蕩器(Temperature Compensated Crystal Oscillator, TCXO), 恒溫槽控制石英晶體振蕩器(Oven Controlled Crystal Oscillator, OCXO)…等. 相對于體波諧振的是表面聲波的諧振. 將石英晶體表面鍍以叉狀電極(inter-digital-transducer, IDT)方式所產生的表面振蕩波, 可以制造出短波長(高頻率)諧振的表面聲波共振子(SAW Resonator)或表面聲波濾波器(SAW Filter).
