首頁車載產品CITIZEN晶振,CSX-325T振蕩器,汽車電子石英晶振

CITIZEN晶振,CSX-325T振蕩器,汽車電子石英晶振

編號：99876314

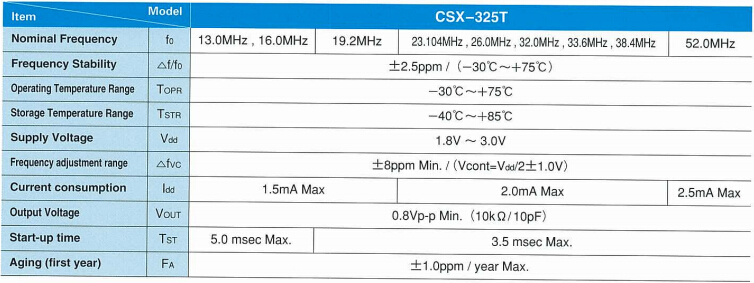

頻率：13.0MHZ~52.0MHZ
尺寸：3.2*2.5詳細瀏覽PDF文檔

西鐵城晶振,CSX-325T,振蕩器,進口晶體,小型表面貼片型晶體諧振器,最適合用于即使在汽車電子領域中也是特別要求高可靠性的引擎控制用CPU的時鐘部分

CITIZEN晶振,CSX-325T振蕩器,汽車電子石英晶振,工作頻率范圍13.0~52.0MHZ,尺寸大小3.2*2.5*1.0mm,廣泛的輸出頻率鎖相環技術,快速樣品交付質量和短的交貨時間生產,允許輸出低電流消耗,小型表面貼片型晶體諧振器,最適合用于即使在汽車電子領域中也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

西鐵城公司將展示它的功能是功能部件的需求是緊湊的精度,高精度和高清晰度.我們認為,我們的任務是繼續提供高附加值的微型裝置產品利用的原始技術,我們已經建立了相當長一段時間.

水晶設備被稱為“鹽行業發揮著重要的作用,因為它是至關重要的在各種領域不僅電子通信信息、辦公自動化、家電和汽車.有兩種晶體單元.一個是低頻用于手表、石英晶體,另一個是高頻石英晶體用于電腦、通信和信息設備和家用電子產品.這種裝置稱為石英提取各設備通過應用頻率的運動時間非常規律的振蕩.高精度加工技術要求在整個生產過程中,從水晶空白處理,密封檢查.我們完成的預期廣大范圍的行業作為一個水晶設備領域的領先企業.

西鐵城株式會社有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會的發展.

1.努力保護全球環境的環保意識進行環保生產和提供的產品和服務給消費者.

2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.

3.減少能源消耗,開展資源節約、資源回收和適當的化學管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.

4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強產品化學物質管理.

5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.

6.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.

我們設定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.

如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).

方法2：采用小電阻(RR)的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
