愛普生編碼X1E000021107316是一款小體積的石英晶體諧振器，隨著電子產品的無限增加，從最初的大體積到如今的小體積，已經發生了巨大的變化，而市場上最主流的產品是小型化的貼片晶振，中國晶體行業供應商近年來紛紛引入SMD晶振生產線。已經有幾十家制造商實現了SMD晶振的量產，并計劃在今年大幅提升SMD晶振產能。與此同時，SMD晶振也由普通體積化轉向了小體積化,今年生產商們都把重心放在了3225,4025的小體積貼片中,并把市場的重點瞄準了手機和中高端數碼相機這些長期被國外晶振供應商壟斷的熱點市場。

愛普生編碼X1E000021107316是一款小體積的石英晶體諧振器，在市場上，我們需要了解晶振產品的一些構成，這個并聯諧振電路加到一個負反饋電路中就可以構成正弦波振蕩電路，由于晶振等效為電感的頻率范圍很窄，所以即使其他SMD石英晶體元件的參數變化很大，這個振蕩器的頻率也不會有很大的變化。晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。一般的晶振振蕩電路都是在一個反相放大器(注意是放大器不是反相器)的兩端接入晶振，再有兩個電容分別接到晶振的兩端，每個電容的另一端再接到地，這兩個電容串聯的容量值就應該等于負載電容，請注意一般IC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p，如果再考慮元件引腳的等效輸入電容，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。

Product Number	LxWxH	愛普生晶振型號	Frequency	CL Value	Freq.tol. @+25°C	Freq.tol./Temp.range	Temperature range
X1E000021103316	3.2 x 2.5 x 0.6mm	TSX-3225	27.120000 MHz	18 pF	+/-10 ppm	+/-18 ppm	-40 to +85 °C
X1E000021103416	3.2 x 2.5 x 0.6mm	TSX-3225	33.333000 MHz	8 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C
X1E000021103616	3.2 x 2.5 x 0.6mm	TSX-3225	25.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm	0 to +85 °C
X1E000021103716	3.2 x 2.5 x 0.6mm	TSX-3225	40.000000 MHz	10 pF	+/-10 ppm	+/-20 ppm	-40 to +105 °C
X1E000021105516	3.2 x 2.5 x 0.6mm	TSX-3225	25.000000 MHz	18 pF	+/-20 ppm	+/-20 ppm	-20 to +85 °C
X1E000021105916	3.2 x 2.5 x 0.6mm	TSX-3225	48.000000 MHz	12 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C
X1E000021106016	3.2 x 2.5 x 0.6mm	TSX-3225	16.384000 MHz	16 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C
X1E000021106216	3.2 x 2.5 x 0.6mm	TSX-3225	38.400000 MHz	10 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C
X1E000021106316	3.2 x 2.5 x 0.6mm	TSX-3225	24.576000 MHz	7 pF	+/-10 ppm	+/-18 ppm	-40 to +85 °C
X1E000021107116	3.2 x 2.5 x 0.6mm	TSX-3225	25.000000 MHz	12 pF	+/-15 ppm	+/-15 ppm	-10 to +85 °C
X1E000021107216	3.2 x 2.5 x 0.6mm	TSX-3225	40.000000 MHz	18 pF	+/-15 ppm	+/-50 ppm	-40 to +105 °C
X1E000021107316	3.2 x 2.5 x 0.6mm	TSX-3225	24.000000 MHz	8 pF	+/-10 ppm	+/-30 ppm	-40 to +105 °C
X1E000021107516	3.2 x 2.5 x 0.6mm	TSX-3225	19.200000 MHz	7 pF	+/-10 ppm	+/-30 ppm	-40 to +105 °C
X1E000021108316	3.2 x 2.5 x 0.6mm	TSX-3225	16.384000 MHz	12 pF	+/-30 ppm	+/-20 ppm	-20 to +105 °C
X1E000021110616	3.2 x 2.5 x 0.6mm	TSX-3225	25.000750 MHz	9 pF	+/-10 ppm	+/-20 ppm	-20 to +85 °C
X1E000021110716	3.2 x 2.5 x 0.6mm	TSX-3225	38.880000 MHz	12 pF	+/-10 ppm	+/-18 ppm	-40 to +85 °C
X1E000021110816	3.2 x 2.5 x 0.6mm	TSX-3225	32.000000 MHz	18 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C
X1E000021111416	3.2 x 2.5 x 0.6mm	TSX-3225	48.000000 MHz	8 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C
X1E000021111716	3.2 x 2.5 x 0.6mm	TSX-3225	48.000000 MHz	12 pF	+/-20 ppm	+/-35 ppm	-40 to +105 °C
X1E000021111916	3.2 x 2.5 x 0.6mm	TSX-3225	20.000000 MHz	7 pF	+/-10 ppm	+/-10 ppm	-20 to +85 °C
X1E000021112116	3.2 x 2.5 x 0.6mm	TSX-3225	32.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm	-30 to +85 °C
X1E000021112416	3.2 x 2.5 x 0.6mm	TSX-3225	24.576000 MHz	16 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C
X1E000021112516	3.2 x 2.5 x 0.6mm	TSX-3225	16.384000 MHz	12 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C
X1E000021112816	3.2 x 2.5 x 0.6mm	TSX-3225	38.400000 MHz	8 pF	+/-10 ppm	+/-15 ppm	-40 to +85 °C
X1E000021113116	3.2 x 2.5 x 0.6mm	TSX-3225	39.000000 MHz	10 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C

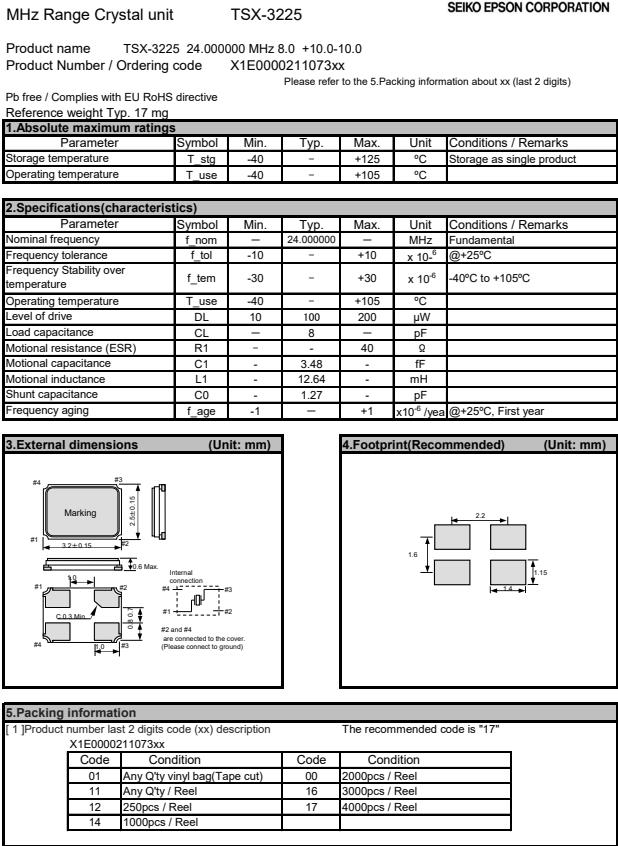

愛普生的這款TSX-3225晶振，X1E000021107316晶振，石英晶體諧振器，負載電容8PF,頻率公差+ / -10 ppm，特征公差+ / -30 ppm，溫度范圍-40至+105°C，具有非常高的穩定性,非常適用于手機，藍牙，無線局域網，ISM波段收音機，MPU時鐘,TSX-3225晶振其小體積,高精度,低功耗的特性以及優良的耐熱性與耐環境特性,成為時鐘的最佳甄選，并且符合無鉛認證標準。
