貼片有源晶振腳位的本質特征

來源：http://www.cbjur26.cn 作者：konuaer 2014年09月25

一如既往，在晶振元件上，通常將含有電壓的晶振稱作“有源晶振，（如石英晶體振蕩器也稱有源晶振），而僅不含電壓的貼片晶振稱作“無源振晶”。電腦中的晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件，因此體積較大。

一般有源晶振的引腳定義的統一的，1是三態，2是接地，3是輸出，4是電源。這是一個國產的貼片封裝有源晶振的pdf文檔，我自己用過的型號，你可以參考。

下面的一些問答大家可能會感興趣，認真看哦

有源晶振引腳怎么定義的?……答：在晶振元件上，通常將含有電壓的晶振稱作“有源晶振，（如石英晶體振蕩器也稱有源晶振），而僅不含電壓的貼片晶稱作“無源晶振”。

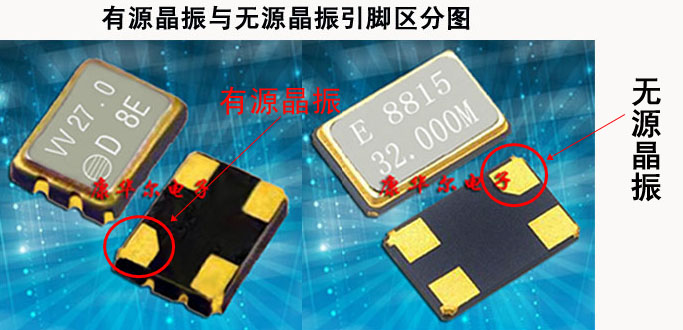

　能不能告訴我一種辨認有源晶振的引腳的方法,一共……答：有個點標記的為1腳,按逆時針(管腳向下)分別為2、3、4。有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。有源晶振...

　有源晶振問題。有的晶振2引腳有的3引腳,還有4……答：晶振只有2引腳和4引腳兩種2引腳的是晶體諧振器,簡稱晶體,不外接工作電壓的沒有3引腳的晶振4引腳是晶體振蕩器,簡稱晶振,其中只有3...

　您好,請問一下,我的電路設計采用的是有源晶振,……答：首先不用管內部配置,你用的有源晶振,該輸出腳應該是正弦波(12MHz)才對,波形有問題可能不正常, 你可以先端開與MCU連接的時鐘...

　有源晶振和無源晶振的作用分別是什么?……答：1.無源晶振是有2個引腳的無極性元件,需要借助于時鐘電路才能產生振蕩信號,自身無法振蕩起來2.有源晶振有4只引腳,是一個完整的振蕩...

　晶振管腳怎么判斷……答：有源晶振通常的接法: 一腳懸空,二腳接地,三腳接輸出,四腳接電壓。

　單片機的兩個晶振引腳該怎么接才能工作?……答：給個例子你.買一個兩腳的4MHZ晶體.和2個15PF電容XTAL1.XTAL2分別接晶體兩腳.然后晶體兩腳分別接一個電容到GND。
