首頁進口晶振Lihom晶振,無源晶振,BMC-30石英諧振器

Lihom晶振,無源晶振,BMC-30石英諧振器

編號：19568477
頻率：10~60MHz

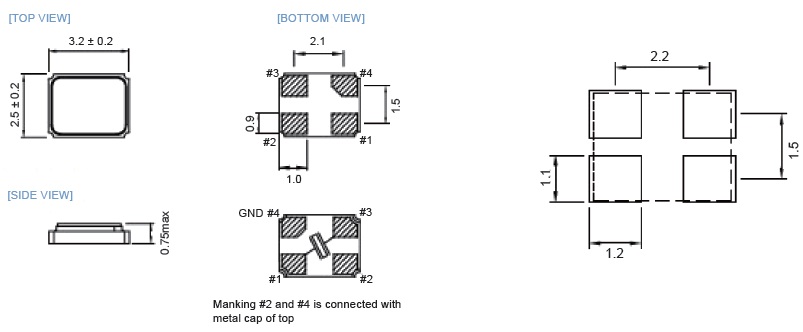

尺寸：3.2*2.5.0.75mm

Lihom晶振,無源晶振,BMC-30石英諧振器.晶體在嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200認證.

　　Lihom晶振,無源晶振,BMC-30石英諧振器.該類產品符合無鉛認證,滿足無鉛焊盤的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

　　石英晶振的切割設計:用不同角度對進口晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有AT切、BT切.

　　力宏是Crystal Technology的新興領導者.在積極的研究和努力的基礎上,我們積極為電子社會做出貢獻,迅速開發出先進的水晶振動子產品.我們專注于最新的SMD版本的水晶振動子,時鐘OSC,TCXO,VCXO,OCXO和MCF.并提供高質量和高穩定性的高精度晶振,并具有從16.000kHz(低)到350.000MHz(高)頻率的高可靠數據,嚴格的質量控制和嚴格的運輸檢查.除了SMD版本,我們還可以提供通孔類型的產品.此外,我們準備盡可能滿足特殊規格.

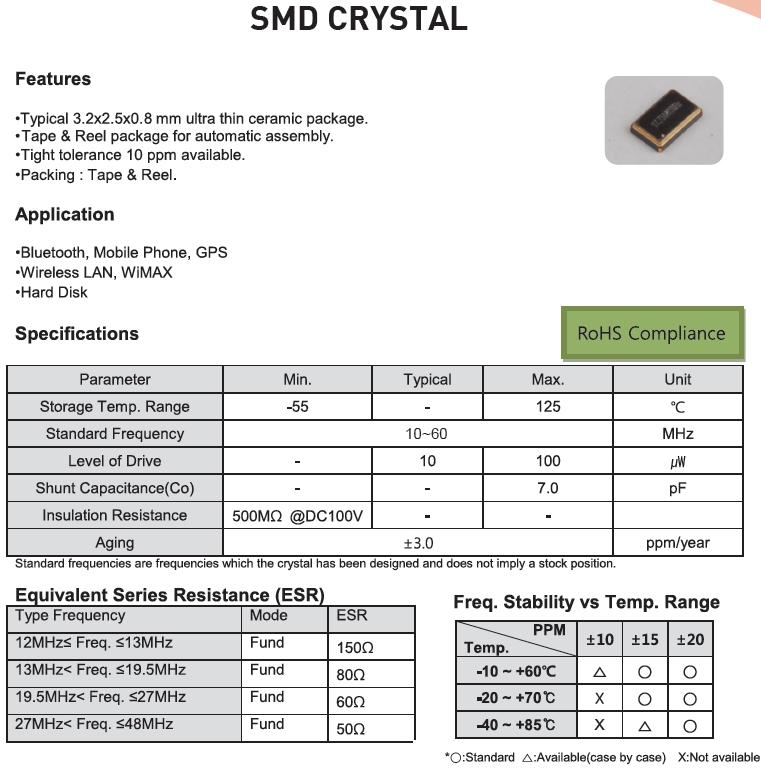

Lihom晶振	單位	BMC-30晶振	石英晶振基本條件
標準頻率	f_nom	12~60MHz	標準頻率
儲存溫度	T_stg	-55°C～+125°C	裸存
工作溫度	T_use	-60°C～+130°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10,±15,±20ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.cbjur26.cn/
頻率溫度特征	f_tem	±10× 10^-6 /-40°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	7.0pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

　　噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會SMD晶振引發功能失常或擊穿的閉門或雜散現象.

　　電源線路

　　電源的線路阻抗應盡可能低.

　　輸出負載

　　建議將輸出負載安裝在盡可能靠近石英晶體諧振器的地方(在20mm范圍之間).

　　未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

　　熱影響

　　重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

　　安裝方向

　　進口晶體諧振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

　　通電

　　不建議從中間電位和/或極快速通電,否則會導致石英晶振無法產生振蕩和/或非正常工作.

　　Lihom晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.

　　嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.

　　在生產貼片晶振的同時減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.

　　創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器,晶體諧振器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
