Euroquartz Ltd公司是英國一家知名的頻率控制元器件制造商,幾十年來堅持走自主創新和設計的道路,每一顆發布的石英晶體振蕩器,都是經過嚴謹的設計和流程打造出來的.在振蕩器模塊里,EUROQUARTZ晶振絕對擁有話語權,知曉許多工程技術人員和同行,想要了解更多關于振蕩器電路的資料.Euroquartz公司非常樂于分享自己的經驗和技術知識,以下是行業里常用和非常用的一些晶體振蕩器電路設計圖和解說.

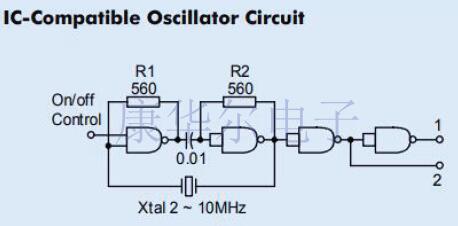

兼容IC的振蕩器電路
在該電路中,電阻器R1和R2使NAND門的溫度穩定,并確保門處于線性區域以進行啟動.電容器C1是一個DC塊,并且在工作頻率下必須具有<0.1Ω的阻抗.晶體以串聯模式運行,因此其串聯電阻低很重要.1MHz至10MHz范圍內的AT切割晶體工作良好,占空比接近50％,上升時間受芯片限制.電路可在0℃至70℃的溫度范圍內良好啟動.

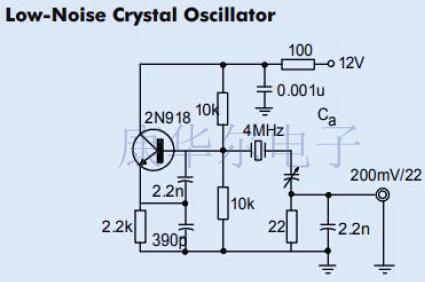

低噪聲晶體振蕩器
該石英晶體振蕩器可提供高光譜純度的輸出,而不會降低穩定性.除了確定振蕩器頻率外,該晶體還用作有害諧波的低通濾波器和邊帶噪聲的帶通濾波器.噪聲帶寬小于100Hz.對于4MHz基本振蕩器頻率的三次諧波,所有高次諧波都被抑制了-60dB.

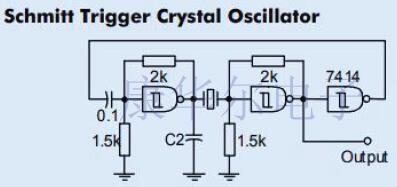

施密特觸發器晶體振蕩器
施密特觸發器提供良好的輸出平方,有時甚至不需要額外的輸出級.為防止雜散振蕩,請確保C2=1/1x104(頻率以Hz為單位).

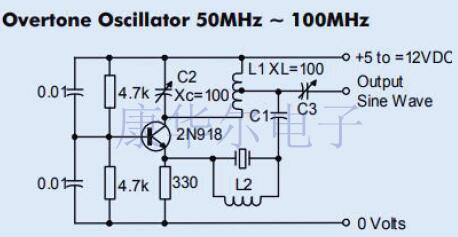

泛音振蕩器50MHz~100MHz
在該電路中,晶體被AT切割并以泛音模式工作.L1和C2調諧到工作頻率,而L2和晶體的并聯電容應在振蕩器輸出頻率諧振.(例如,在90MHz時,L2約為0.5µH.這對于調出晶體C0是必需的.)調節C3以匹配振蕩器輸出.

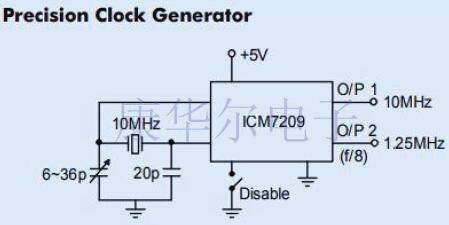

精密時鐘發生器
CMOSIC從兩個緩沖輸出之一直接驅動5個TTL負載.該器件的工作頻率為10MHz,并且兼容雙極性,MOS和CMOS.

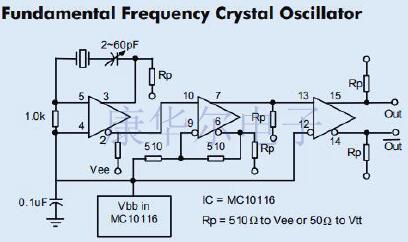

基頻晶體振蕩器
對于低于20MHz的頻率,可以使用基頻晶體,并且不再需要諧振槽.同樣在這個較低的頻率范圍內,典型的MECL10,0002ns的傳播延遲與振蕩周期相比也變小,因此必須使用同相輸出.因此,MC10116振蕩器部分僅用作放大器.1.0kΩ電阻將線路接收器偏置在Vss附近,而0.1µF電容器是Vbb電源的濾波電容器.與晶體串聯的電容器可提供較小的頻率調整.MC10116的第二部分作為施密特觸發器電路連接,可確保從低于20MHz的慢速輸入信號獲得良好的MECL沿.MC10116的第三級用作緩沖器,并提供晶體振蕩器電路的互補輸出.該電路的最大工作頻率約為20MHz,最小約為1MHz.使用基本模式晶體.

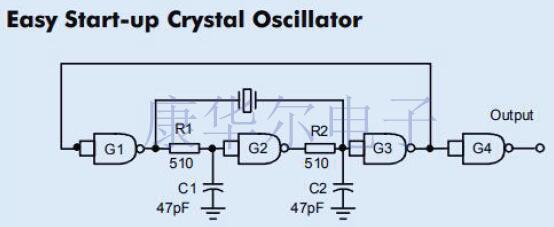

易于啟動的晶體振蕩器
這是一種使用一個TTL門的低成本晶體控制振蕩器.通過將”與非”門G1,G2和G3連接到不穩定的邏輯配置和三個反相器的高環路增益,可以確保啟動.選擇R1,R2,C1和C2的值,使有源晶振的工作頻率比斷開晶體時所需的頻率高70％至90％.對于1MHz到2MHz的工作,建議使用低功耗54L00IC.適用于2MHz至6MHz(標準5400類型),適用于6MHz至50MHz(54H00或54S00).

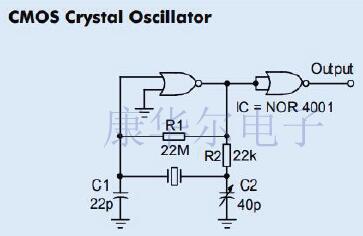

CMOS晶體振蕩器
該電路的頻率范圍為0.5MHz至2.0MHz.可以使用微調電容器C2將頻率調整為精確值.第二或非門用作輸出緩沖器.

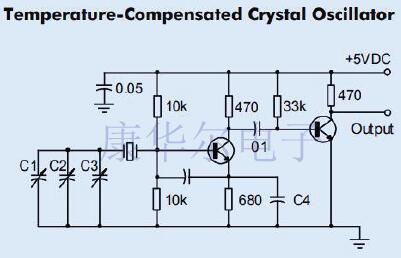

溫度補償晶體振蕩器
對于5MHzAT切割晶體,C=3pF至8pF(精細頻率微調器)C2=4pF至24pFN500(溫度補償)C3=8pF至48pFN1500(溫度補償)和C4=120pF銀云母.混合電容器以產生所需的電容變化,以抵消或補償晶體”正常”AT切割特性的頻率降低.

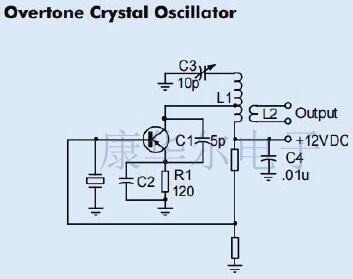

泛音晶體振蕩器
該電路中的晶體直接連接在晶體管的基極和地之間.由于晶體管的內部電容,電容器C1用于改善反饋.該電容器應盡可能靠近晶體管安裝.晶體管集電極中的LC儲能電路被調諧到晶體的泛音頻率.發射極電阻電容器在工作頻率下必須具有大約90Ω的容抗.電感器L1上的抽頭用于匹配晶體管集電極的阻抗.通常,此抽頭的位置距離線圈冷端約三分之一.陷阱的放置是在穩定性和最大功率輸出之間的權衡.輸出信號取自鏈接耦合線圈L2,并通過變壓器作用進行工作.

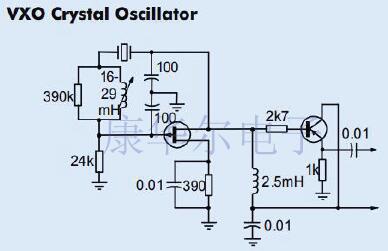

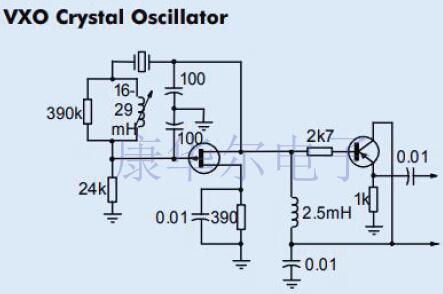

VXO晶體振蕩器
該電路使用6MHz或8MHz晶體提供穩定的VCXO晶振.通過使用電容器和電感器可以實現串聯諧振任一側的頻率牽引.

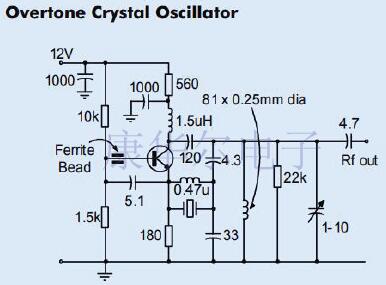

泛音晶體振蕩器
這種設計在很寬的溫度范圍內具有很高的可靠性,并使用了第五和第七泛音晶體.與晶體并聯的電感器會引起晶體C0的反諧振,從而將負載降至最低.這是泛音晶體的常用技術.

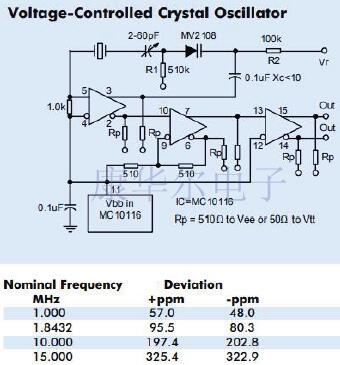

壓控晶體振蕩器
電壓可變電容調諧二極管與晶體反饋路徑串聯放置.改變Vr上的電壓會改變調諧二極管的電容并調諧振蕩器.510kΩ電阻R1從反饋環路和0.1µF電容建立參考電壓.C2提供交流耦合到調諧二極管.該電路在0至25V的調諧范圍內工作.可以通過反轉調諧二極管D1將調諧范圍從0更改為25V.中心頻率由2-60pF的微調電容器設置.上表顯示了幾種測試晶體的測量偏差.
泛音晶體振蕩器
該電路使用可調諧振電路,以確保在所需的晶體泛音下工作.C1和L1構成諧振回路電路,該回路具有指定為諧振頻率的值,可在大約50MHz到100MHz的范圍內調節.通過將振蕩電路的頻率調整為所需頻率或接近所需頻率,可以實現泛音操作.振蕩電路對截止頻率的振蕩表現出低阻抗分流,對所需頻率的表現出高阻抗,這允許來自輸出的反饋.以這種方式操作可確保石英晶體振蕩器始終以正確的泛音開始.

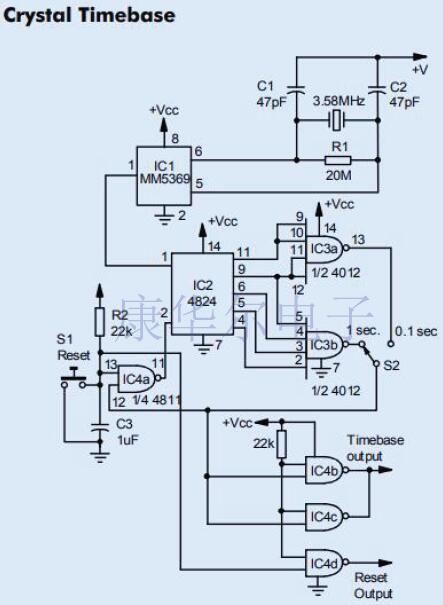

水晶時基
板載振蕩器和17級分頻器組成IC1.如圖所示,通過連接標準的3.58MHz電視色同步晶體,可在IC輸出的引腳1上產生60Hz方波的精確信號源.然后將這些脈沖饋入4024七級波紋計數器IC2.它的輸出直接連接到IC3中的不同門,IC3是雙四輸入NAND門.根據脈沖選擇開關S2占據哪個位置,這些門之一將提供選定寬度的輸出/復位脈沖.
使用不同的電路設計制造出來的振蕩器性能,功能,應用,封裝尺寸都不一樣,現在也有越來越多的新型電路出現,康華爾電子后續會再為大家總結一些相關的信息.還想了解哪方面的晶振知識,可以到http://www.cbjur26.cn/官網上留言,我們竭誠為廣大新老客戶服務.
